机械保险柜密码盘构造图解

作者/整理:易锁艺 所属栏目:锁匠技术 时间:2019-05-12 浏览:0
导读:机械密码盘根据它的拨盘的数量可分为三拨片密码盘,四拨片密码盘和五拨片密码盘;根据刻度外盘的刻度值可分为100刻度密码盘和90刻度密码盘;根据它的封装形式又分为盒式密码盘和裸露密码盘。这里我以平时常见的三拨片的100刻度密码裸露盘给大家做一个详细的阐述! 机械保险柜密码盘构造 密码盘的大致外观如下图;它的机构我以...

  机械密码盘根据它的拨盘的数量可分为三拨片密码盘,四拨片密码盘和五拨片密码盘;根据刻度外盘的刻度值可分为100刻度密码盘和90刻度密码盘;根据它的封装形式又分为盒式密码盘和裸露密码盘。这里我以平时常见的三拨片的100刻度密码裸露盘给大家做一个详细的阐述!



机械保险柜密码盘构造

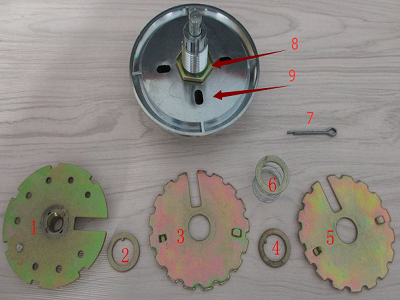

     密码盘的大致外观如下图;它的机构我以数字形式标注出来,它们的名称和功能依此是:
     机械保险柜密码盘构造图解

机械保险柜密码盘构造图

机械保险柜密码盘构造图解

    1号:                     主动拨盘,是用来带动被动盘的盘片,与被动盘相对。它可以确定第3位密码;
    2号和4号:            定位卡环,是用来起到定位各拨盘间位置的作用的卡还。
    3号和5号:           被动拨盘或从动拨盘。它可以确定第2位和第1位密码。
    6号:                    定位弹簧,和2号,4号功能类似。
    7号:                    连接1号主动盘和10号刻度盘的卡销,起到固定作用。
    8号:                    螺帽,用于固定9号护罩盘于保险柜外表面作用。
    9号:                    护照盘,用于保护刻度盘的刻度不被磨损。

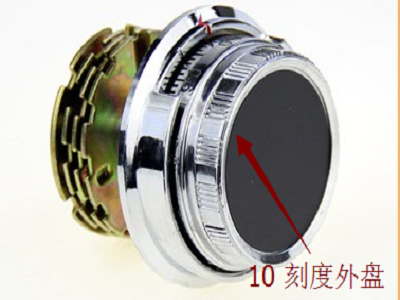

   10号:                   刻度盘,用于输入密码的盘子。
